Matériels électriques – Indices IP, IK et autres essais de résistance

Essais pour indices IP et IK

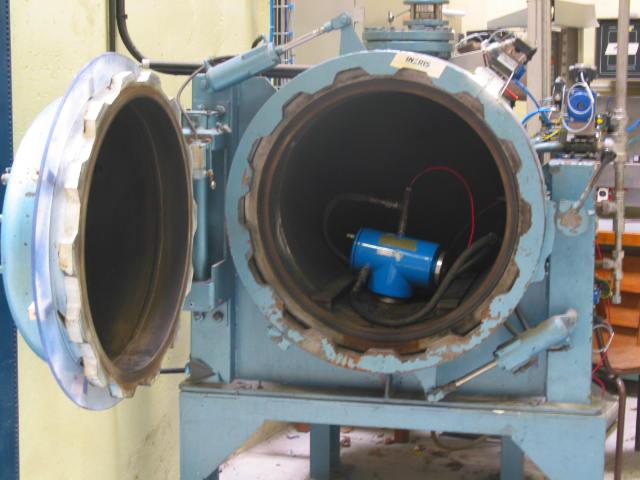

L’Ineris teste l’indice de protection (IP) et l’indice de résistance aux chocs (IK) des matériels électriques (moteurs, machines tournantes, luminaires, boîtiers d'équipement...). Ces essais permettent de vérifier l’étanchéité vis-à-vis de la pénétration de corps solides étrangers et de la pénétration de l’eau (indice IP). Ils vérifient également la résistance aux impacts mécaniques externes (indice IK).  Ces tests répondent aux exigences des normes :

• NF EN 60529 pour l’indice IP
• IEC 62262 pour l’indice IK

L’Ineris fournit un rapport d’essais qui atteste de l’indice IP des enveloppes de vos matériels contre la pénétration des corps solides et liquides et/ou de l’indice IK de vos matériels électriques contre les chocs d’origine mécanique.

Autres essais de résistance sur les matériels électriques

Les moyens d’essais de l’Ineris permettent de réaliser d’autres essais sur les matériels électriques :

• Essais thermiques
• Endurance thermique
• Essais Diélectrique
• Indice de Résistance au Cheminement (IRC)…

Grille de lecture des indices IP et IK

L’indice IP comprend deux chiffres :

• le premier indique le degré de protection contre la pénétration de corps solides étrangers,
• le second mentionne le degré de protection contre le pénétration de l’eau.

L’indice IK comprend un seul chiffre indiquant :

• Le degré de protection contre les impacts mécaniques externes.

Signification du premier chiffre de l’indice de protection électrique IP

• IP0 : Pas de protection
• IP1 : Protection contre les corps solides supérieurs à 50 mm
• IP2 : Protection contre les corps solides supérieurs à 12 mm
• IP3 : Protection contre les corps solides supérieurs à 2,5 mm
• IP4 : Protection contre les corps solides supérieurs à 1 mm
• IP5 : Protection contre les poussières
• IP6 : Protection totale contre les poussières

Signification du deuxième chiffre de l’indice de protection électrique IP

• IP0 : Pas de protection
• IP1 : Protection contre les chutes verticales de gouttes d’eau
• IP2 : Protection contre les chutes de gouttes d’eau jusqu’à 15° de la verticale
• IP3 : Protection contre les chutes de gouttes d’eau jusqu’à 60° de la verticale
• IP4 : Protection contre les projections d’eau de toutes directions
• IP5 : Protection contre les jets d’eau de toutes directions à la lance
• IP6 : Protection contre les jets d’eau assimilables à des paquets de mer
• IP7: Protection contre les effets de l’immersion
• IP8: Protection contre les effets de l’immersion permanente

Exemple : IP33 : protégé contre les corps solides supérieurs à 2.5 mm

Indice de protection électrique IK, un seul chiffre IK par protection

• IK 00 : Pas de protection
• IK 01 : Protection contre une énergie de choc de 0,15 joule
• IK 02 : Protection contre une énergie de choc de 0,20 joule
• IK 03 : Protection contre une énergie de choc de 0,35 joule
• IK 04 : Protection contre une énergie de choc de 0,50 joule
• IK 05 : Protection contre une énergie de choc de 0,70 joule
• IK 06 : Protection contre une énergie de choc de 1 joule
• IK 07 : Protection contre une énergie de choc de 2 joules
• IK 08 : Protection contre une énergie de choc de 5 joules
• IK 09 : Protection contre une énergie de choc de 10 joules
